產品說明
例如:給罐子定量加水(比如10升),在流量積算儀(定量控制儀)上輸入10升的值,然后啟動按鈕,流量積算儀繼電器閉合(電磁閥打開,進水),流量積算儀開始累積,當罐子累積水量到達10升時,流量積算儀繼電器斷開(電磁閥關閉,停水),本次定量完成。

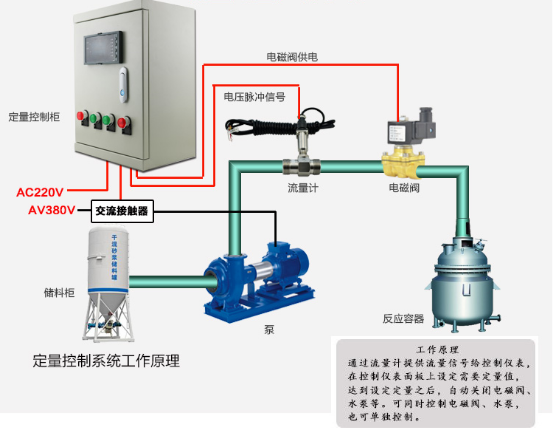

米科定量控制系統是由流量計、流量積算儀、電磁閥和定量控制箱等裝置組成。可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。
流量批定量控制的基本要求如下。
①按批量操作流體總量設定值進行批量發料、裝桶、裝車或裝船等操作,并達到規定的準確度。
?、谠谖kU(xiǎn)情況發生時能立即快速切斷放料閥,然后進行人工干預,以確保安全。
?、壑卮蟮漠惓G闆r發生時能發出報警信號。
流量定量控制系統的原理

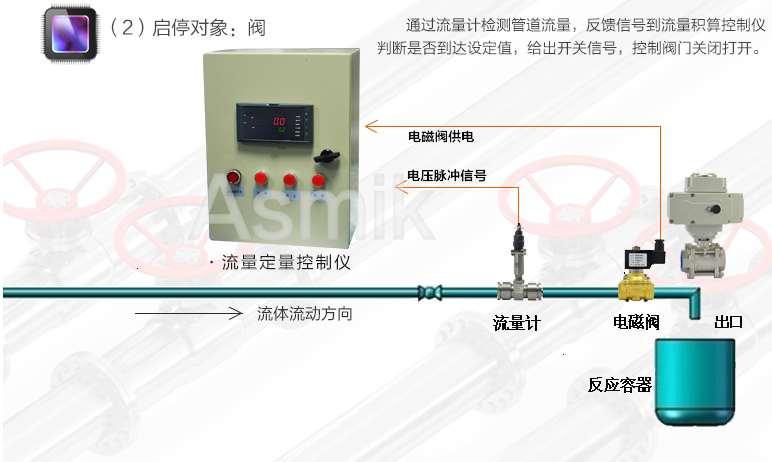

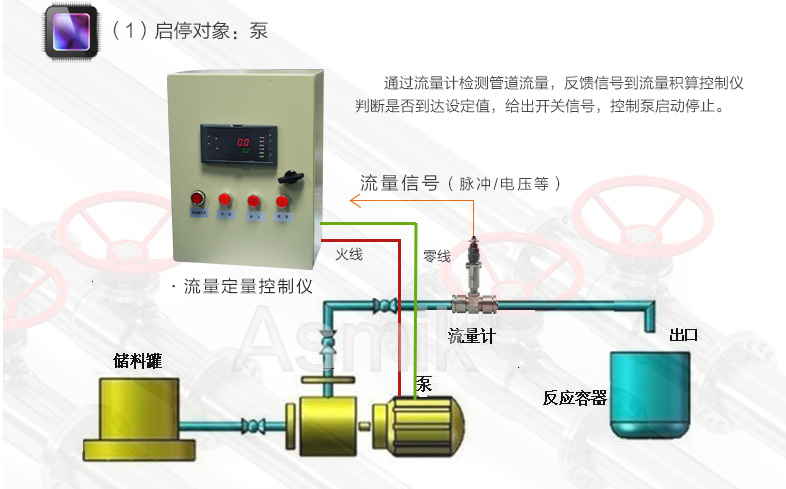

定量計量開始時定量控制儀指示電磁閥開啟,流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量,當流量達到設定值時,定量控制儀發出指令使電磁閥、水泵等斷開(可同時控制電磁閥、水泵,也可單獨控制),恢復到初始的關閉。
流量定量控制系統的特點
1、只需要計量傳感器、控制器和斷流設備組成,結構簡單,成本低;
2、流量計和斷流設備等均有控制箱內提供電源,只需要給控制箱提供AC220V即可
3、控制箱面板設有“啟動'、“停止'等按鍵,并有“狀態指示燈'顯示,因此顯示直觀,操作簡單、方便、易學;
4、每次定量制值可以根據需要任意更改,只需在定量控制儀內操作完成
5、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等;
流量定量控制系統的組成

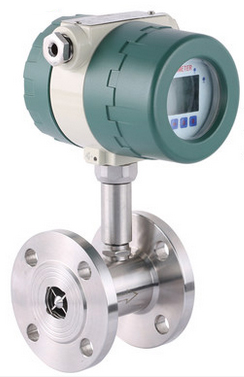

1、定量控制傳感器:LWGY-MIK渦輪流量計

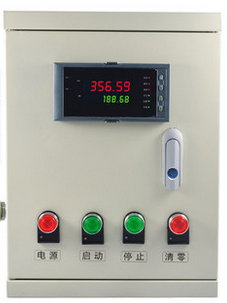

2、定量控制柜:內含MIK-2600流量積算儀、內部控制線路及組件、外部控制按鈕和指示燈等
米科簡易流量定量控制系統的組成
米科定量控制系統是由流量計、流量積算儀、電磁閥和定量控制箱等裝置組成。可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。
流量批定量控制的基本要求如下。
①按批量操作流體總量設定值進行批量發料、裝桶、裝車或裝船等操作,并達到規定的準確度。
?、谠谖kU(xiǎn)情況發生時能立即快速切斷放料閥,然后進行人工干預,以確保安全。
?、壑卮蟮漠惓G闆r發生時能發出報警信號。
流量定量控制系統的原理
定量計量開始時定量控制儀指示電磁閥開啟,流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量,當流量達到設定值時,定量控制儀發出指令使電磁閥、水泵等斷開(可同時控制電磁閥、水泵,也可單獨控制),恢復到初始的關閉。
流量定量控制系統的特點
1、只需要計量傳感器、控制器和斷流設備組成,結構簡單,成本低;
2、流量計和斷流設備等均有控制箱內提供電源,只需要給控制箱提供AC220V即可
3、控制箱面板設有“啟動'、“停止'等按鍵,并有“狀態指示燈'顯示,因此顯示直觀,操作簡單、方便、易學;
4、每次定量制值可以根據需要任意更改,只需在定量控制儀內操作完成
5、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等;
流量定量控制系統的組成
1、定量控制傳感器:LWGY-MIK渦輪流量計
2、定量控制柜:內含MIK-2600流量積算儀、內部控制線路及組件、外部控制按鈕和指示燈等
米科簡易流量定量控制系統的組成
