超聲波一體化液位計
2021-04-25

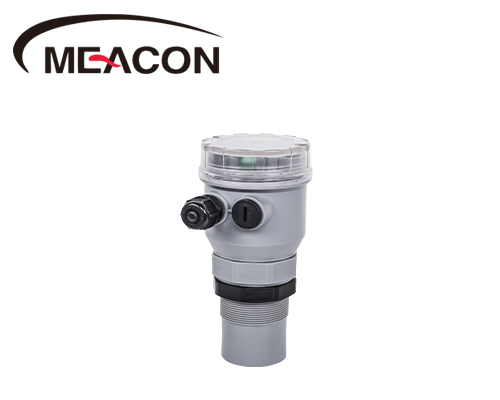

超聲波液位計是一種數字液位儀表,采用非接觸的測量原理,主要是測量一個超聲波脈沖從發出到返回整個過程所需的時間。而一體式超聲波液位計是指探頭與液位顯示器組合
超聲波液位計是一種數字液位儀表,采用非接觸的測量原理,主要是測量一個超聲波脈沖從發出到返回整個過程所需的時間。而一體式超聲波液位計是指探頭與液位顯示器組合在一起的超聲波液位計。
超聲波一體化液位計可采用二線制、三線制或四線制技術,
二線制超聲波液位計為:供電與信號輸出共用;
三線制超聲波液位計為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;
超聲波一體化液位計為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。
超聲波一體化液位計由三部分組成:超聲波換能器、處理單元、輸出單元。在測量中超聲波脈沖由傳感器(換能器)發出,聲波經液體表面反射后被同一傳感器接收或超聲波接收器,通過壓電晶體或磁致伸縮器件轉換成電信號,并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。
那么超聲波一體化液位計現場使用時要注意什么呢?
在下面的任何一種情況,要注意:
·有泡沫的液體/固體
·周圍有強電壓,強電流,強電磁干擾,盡量避免高電壓,高電流及強電磁干擾
·大風和太陽直曬
·強震動
超聲波一體化液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器(換能器)發出,聲波經物體表面反射后被同一傳感器接收,轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量,被測介質幾乎不受限制,可廣泛用于各種液體和固體物料高度的測量。
說完了現場使用,下面來說說說超聲波一體化液位計的現場安裝
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后,超聲波變送器就無法測量液位了,所以在確定超聲波液位計的量程時,必須留出50公分的余量,安裝時,變送器探頭必須高出最高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
在實際使用中,因?yàn)榘惭b時考慮不周,液位計被水淹沒,致使液位計完全損壞。
價格低,體積小,重量輕,可用于食品,化工,半導體等行業對液體和散裝固體非接解式物位測量,可用于遠程物位監控和泵的控制
機械安裝時應注意:安裝應垂直于測是物表面,避免用于測量泡沫性質物體,避免安裝于距測量物體表面距離小于盲區距離(盲區:每臺產品會有一個標準,隨產品得知),應考慮束避開阻擋物質不與灌口和容器壁相遇,檢測大塊固體物應調整探頭方位,減少測量誤差
一體式超聲波液位計廣泛用于罐體、水池、水庫的液位和體積測量,也可用于明渠的流量測量。在實際使用中,很多界面無法接觸,如:對測量設備產品有腐蝕(酸、堿)、對測量設備有污染的場合(下水道),或在測量裝置上產生粘附物的物質(粘合劑)。
杭州米科是專業的超聲波一體化液位計生產廠家,產品遠銷國內外,在全國設立了20個多辦事處,可以為客戶提供上門指導服務,是您不錯的選擇。
