便攜式超聲波流量計廠家
2021-04-25

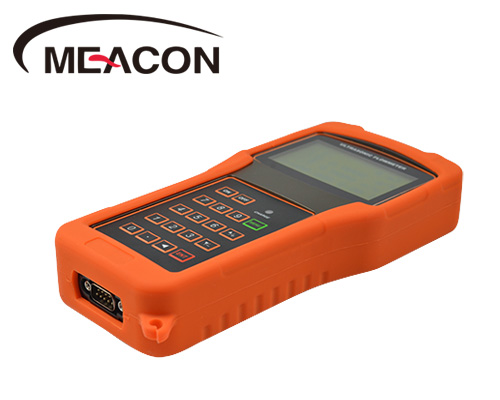

便攜式超聲波流量計常用于工業中的純凈水測量,便攜式超聲流量計因便攜使用適合移動測量廣受歡迎。那么便攜式超聲波流量計知名廠家有哪些,有該如何分辨查找出便攜式
便攜式超聲波流量計常用于工業中的純凈水測量,便攜式超聲流量計因便攜使用適合移動測量廣受歡迎。那么便攜式超聲波流量計知名廠家有哪些,有該如何分辨查找出便攜式超聲波流量計知名廠家呢?下面小編這個問題和大家具體介紹下。
在了解便攜式超聲波流量計廠家之前,我們先來了解下便攜式超聲波流量計的特點。便攜式超聲波流量計的特點如下:
1、非接觸式測量方式、體積小、攜帶方便
2、適用于現場測量各種尺寸管道導聲介質
3、內置鎳氫充電電池工作時間達20小時以上
4、用戶界面靈活,使用簡單
5、智能型現場打印功能,保證流量數據的完整
6、配備一體式鋁合金防護箱,可在野外惡劣環境中使用
那么了解特點后,超聲波流量計的安裝需要注意哪些方面呢?便攜式超聲波流量計在安裝之前應了解現場情況,包括:
1.安裝傳感器處距主機距離為多少;
2.管道材質、管壁厚度及管徑;
3.管道年限;
4.流體類型、是否含有雜質、氣泡以及是否滿管;
5.流體溫度;
6.安裝現場是否有干擾源(如變頻、強磁場等);
7.主機安放處四季溫度;
8.使用的電源電壓是否穩定;
9.是否需要遠傳信號及種類;
根據以上提供的現場情況,廠家可針對現場情況進行配置,必要情況下也可特制機型。
安裝位置
選擇安裝管段對測試精度影響很大,所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況,一般選擇管段應滿足下列條件:
1、避免在水泵、大功率電臺、變頻,即有強磁場 <https://baike.baidu.com/item/%E7%A3%81%E5%9C%BA/63505>和震動干擾處安裝機器;
2、選擇管材應均勻致密,易于超聲波傳輸?shù)墓芏危?br /> 3、要有足夠長的直管段,安裝點上游直管段必須要大于10D(注:D=直徑),下游要大于5D;
4、安裝點上游距水泵應有30D距離;
5、流體應充滿管道;
6、管道周圍要有足夠的空間便于現場人員操作,地下管道需做測試井,測試井如下:
安裝方式
超聲波流量計一般有兩種探頭安裝方式,即Z法和V法。
但是,當D < 200mm而現場情況為下列條件之一者,也可采用Z法安裝:
1、當被測量流體濁度高,用V法測量收不到信號或信號很弱時;
2、當管道內壁有襯里時;
3、當管道使用年限太長且內壁結垢嚴重時;
對于管道條件較好者,即使D稍大于200mm,為了提高測量精度,也可采用V法安裝。
探頭位置
1、將管道參數輸入儀表,選擇探頭安裝方式,得出安裝距離;
2、在水平管道上,一般應選擇管道的中部,避開頂部和底部(頂部可能含有氣泡、底部可能有沉淀);
3、V法安裝:先確定一個點,按安裝距離在水平位置量出另一個點。
Z法安裝:先確定一個點,按安裝距離在水平位置量出另一個點,然后測出此點在管道另一側的對稱點。
管道處理
確定探頭位置之后,在兩安裝點±100mm范圍內,使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。
要求:光澤均勻,無起伏不平,手感光滑圓潤。需要特別注意,打磨點要求與原管道有同樣的弧度,切忌將安裝點打磨成平面,用酒精或汽油等將此范圍擦凈,以利于探頭粘接。
接線
探頭與儀表接線

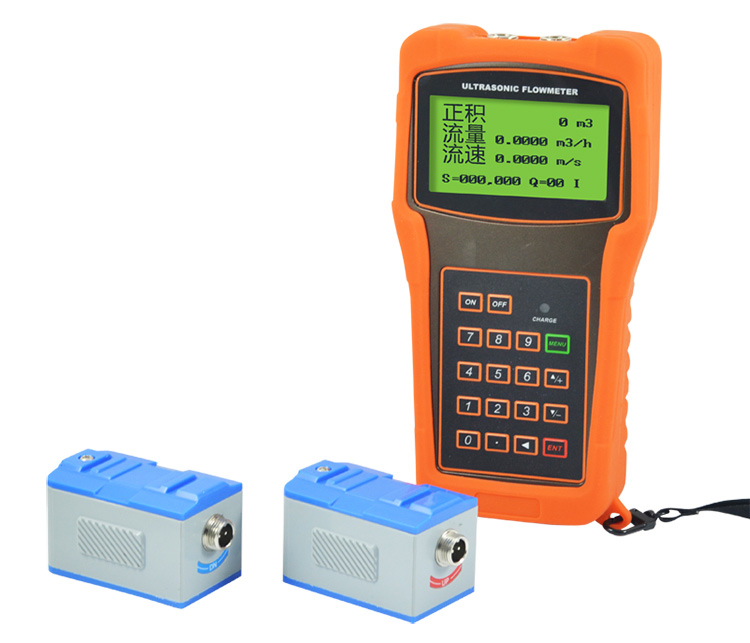

探頭(傳感器)
探頭根據實際測量管道可分三種:
S型傳感器(15~100mm)
M型傳感器(50~700mm)
L型傳感器(300~6000mm)
微調探頭
接完線后把探頭內部用硅膠注滿,放置半小時,然后用硅膠和卡具把探頭固定到打磨好的管道上(注意探頭方向,引線端向外),然后觀察儀表的信號強度、良度與傳輸時間比,如發現不好,則細微調整探頭位置,直到儀表的信號達到規定的范圍之內:
(信號強度:一般應大于6.5,少數可根據現場具體情況另定。)
(信號良度:低峰值一般為7~14,高峰值一般為25~80。)
(傳輸時間比:在100±4范圍之內,此值必須穩定。)
關于使用便攜式超聲波流量計的幾點體會
1.流量計有對角和反射兩種模式,當反射模式測不出時用對角模式可能能測出,以至于后來我們一直用反射模式。
2.流量計對管道要求比較高,保溫層一定要刮掉一部分,否則無法測量。我們測空調水系統時用刀把保溫層割下一塊以防止傳感器,測完后再把割下的保溫層粘上。管道表面盡量光亮,太粗燥的話還得用砂紙打磨。
3.當管道內流體為非滿管流時很難測出,所以測量位置應盡量選直管段,遠離彎頭、閥門等地方。
4.流量計讀數的真實性是依賴于信號強度的,信號太低時結果基本不可信,一般要60%以上甚至更到。
5.由于讀數可能會變化很大,我們采取的做法是讓流量計連續讀數,比如連續記錄一分鐘的讀數,然后取平均值。
6.測量熱水管路比冷水管路難。因為熱水管壁面溫度高,耦合劑在高溫時容易化。除了產品自帶耦合劑外,我們都嘗試過牙膏。
誠然,了解便攜式超聲波流量計知名廠家固然重要,但是知道如何正確安裝使用便攜式超聲波流量計也同樣重要,再好的儀器得不到正確的使用也測不出準確的數據。為了服務好每一位新老客戶,深入貫徹“以客戶為中心”理念,杭州米科已在全國設立了20多處辦事處。我們將更好的服務帶到您的身邊,將中國過程自動化解決方案應用到每一位需要我們的用戶家中。
