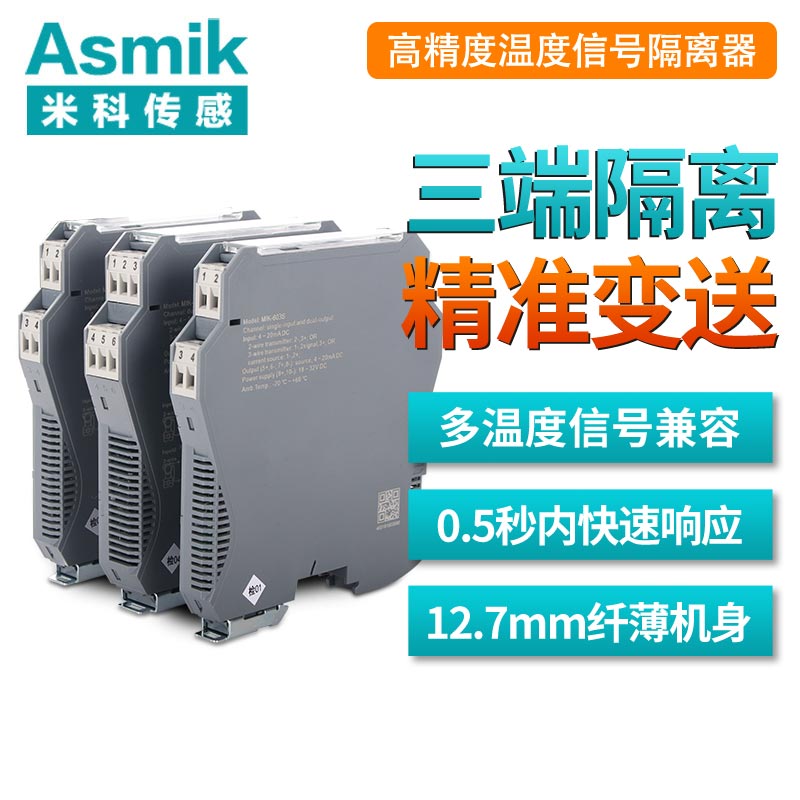

您的位置: 首頁 > 信號隔離器 → 米科MIK-603S 經典款可編程 智能型溫度隔離器
產品說明

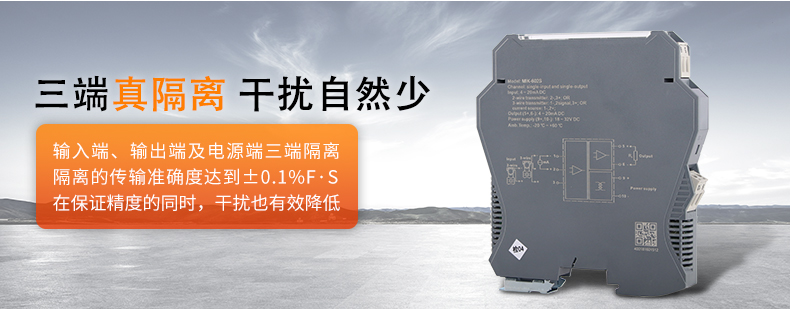

MIK-603S系列溫度隔離器,輸入熱電偶/熱電阻信號,經隔離轉換為電流/電壓信號輸出。輸入端、輸出端及電源端三端隔離,具有在線故障自診斷等功能,是智能化的溫度變送器產品。
本產品為智能化設計,內部采用了數字化調校,無電位器、自動零點校準等諸多先進技術??膳c各類儀表及DCS,PLC等設備配套使用,在石油、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
產品特點
1、專利電源電壓擋墻技術,實現電源輸入、輸出高隔離
2、產權專用EMC器件,實現信號輸入、輸出高抗干擾
3、采用全新進口芯片,提升能源利用率,實現超低功耗
4、0.1%高精度,保護后端設備
5、采用全新進口端子,各端子可帶電插拔
6、響應速度≤0.5s
7、產權專用信號磁性材料,寬溫范圍內磁導特性穩定
8、專利溫度冷端補償端子,高精度、快響應冷端溫度測量
產品參數
產品型號:MIK-603S
工作電源:直流18~32V(典型值24V DC)
輸入信號:熱電偶:K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等;
熱電阻:二/三線制熱電阻(Pt100、Cu50、Cu100、BA1、BA2等);
輸入信號類型及量程在訂貨時確定,也可自行編程。
輸出信號:直流電流:0(4)mA~20mA; 0mA~10mA;
直流電壓:0(1)V~5V; 0V~10V;
如需其它信號類型請訂制,具體信號類型詳見產品標簽。
輸出紋波:≤5mVrms(負載250Ω)
隔離傳輸準確度:±0.1%F?S(25℃±2℃),不含冷端補償
溫度漂移:40ppm/℃
響應時間:≤0.5s
冷端溫度補償準確度:±1℃(預熱時間10分鐘)
冷端溫度補償范圍:-20℃~+60℃
測量熱電阻允許的引線電阻:≤20Ω/線
負載能力:0(4)mA~20mA:≤550Ω;0mA~10mA: ≤1.1kΩ
0(1)V~5V:≥1MΩ; 0V~10V:≥2MΩ;
滿載功耗:24V DC供電,單路滿載輸出時 0.7W
24V DC供電,雙路滿載輸出時 1.3W
供電電壓范圍:18V DC~32V DC(典型值:24V DC)
介電強度(漏電流1mA,測試時間1分鐘):≥2500 V AC(輸入/輸出、輸入/電源之間)
≥1500 V AC(輸出/電源之間)
絕緣電阻:≥100MΩ(輸入/輸出/電源之間)
電磁兼容:EMC符合IEC61326—3

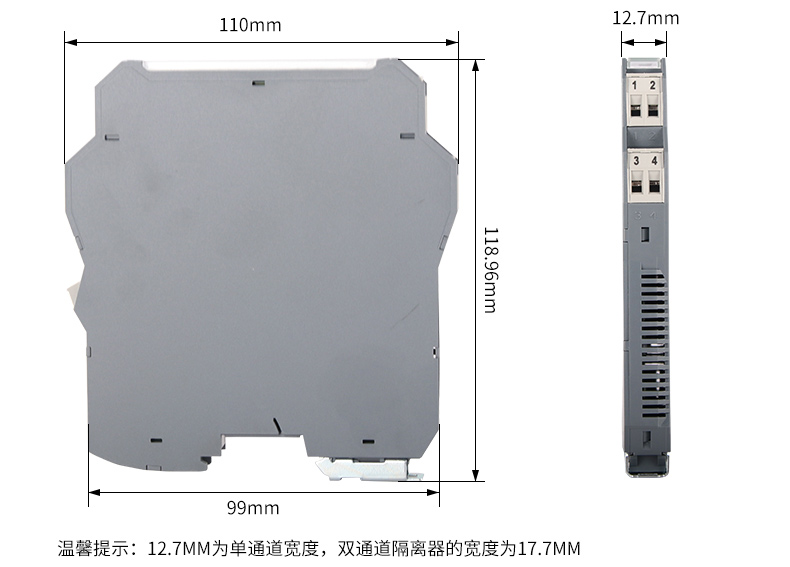

外形尺寸:寬×高×深(12.7mm×110mm×118.9mm)
本產品為智能化設計,內部采用了數字化調校,無電位器、自動零點校準等諸多先進技術??膳c各類儀表及DCS,PLC等設備配套使用,在石油、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
產品特點
1、專利電源電壓擋墻技術,實現電源輸入、輸出高隔離
2、產權專用EMC器件,實現信號輸入、輸出高抗干擾
3、采用全新進口芯片,提升能源利用率,實現超低功耗
4、0.1%高精度,保護后端設備
5、采用全新進口端子,各端子可帶電插拔
6、響應速度≤0.5s
7、產權專用信號磁性材料,寬溫范圍內磁導特性穩定
8、專利溫度冷端補償端子,高精度、快響應冷端溫度測量
產品參數
產品型號:MIK-603S
工作電源:直流18~32V(典型值24V DC)
輸入信號:熱電偶:K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等;
熱電阻:二/三線制熱電阻(Pt100、Cu50、Cu100、BA1、BA2等);
輸入信號類型及量程在訂貨時確定,也可自行編程。
輸出信號:直流電流:0(4)mA~20mA; 0mA~10mA;
直流電壓:0(1)V~5V; 0V~10V;
如需其它信號類型請訂制,具體信號類型詳見產品標簽。
輸出紋波:≤5mVrms(負載250Ω)
隔離傳輸準確度:±0.1%F?S(25℃±2℃),不含冷端補償
溫度漂移:40ppm/℃
響應時間:≤0.5s
冷端溫度補償準確度:±1℃(預熱時間10分鐘)
冷端溫度補償范圍:-20℃~+60℃
測量熱電阻允許的引線電阻:≤20Ω/線
負載能力:0(4)mA~20mA:≤550Ω;0mA~10mA: ≤1.1kΩ
0(1)V~5V:≥1MΩ; 0V~10V:≥2MΩ;
滿載功耗:24V DC供電,單路滿載輸出時 0.7W
24V DC供電,雙路滿載輸出時 1.3W
供電電壓范圍:18V DC~32V DC(典型值:24V DC)
介電強度(漏電流1mA,測試時間1分鐘):≥2500 V AC(輸入/輸出、輸入/電源之間)
≥1500 V AC(輸出/電源之間)
絕緣電阻:≥100MΩ(輸入/輸出/電源之間)
電磁兼容:EMC符合IEC61326—3
外形尺寸:寬×高×深(12.7mm×110mm×118.9mm)
本產品適用于非防爆場合,如需防爆產品需特殊注明
